| 产品特性标准 | 是否进口否 |
| 产地德国 | 加工定制否 |
| 品牌Siemens/西门子 | 型号6GK7443-1EX30-0XE0 |
| 产品名称通信处理器 | 适用范围标准 |
| 货号6GK7443-1EX30-0XE0 | 用途通信 |
| 产品认证标准 | 特色服务***一年 |
| 订货号6GK7443-1EX30-0XE0 | 最小包装数1 |
| 物料编号CP443-1 | 是否跨境货源否 |
展开
通信处理器 CP443-1 6GK7443-1EX30-0XE0原装***
西门子品牌通信处理器 CP443-1 6GK7443-1EX30-0XE0原装***
通信处理器 CP 443-1；2个 10/100 Mbit/s （IE 交换器）；RJ 45 端口；ISO； TCP；UDP；PROFINET IO- 控制器；S7 通信； 开放式通信（发送/ 接收）；S7 路由； IP 配置通过 DHCP/ 模块；IP Access Control（IP 访问控制） 列表；时钟同步； 扩展的网络诊断； 持快速启动； PROFIenergy-支持；，
有需要西门子都可以咨询我 我们公司***从事西门子多年 销售 维修 调试
*** *** ***
有需要西门子都可以咨询客服 公司很多产品没有上架
西门子代理商 公司销售 维修 上门调试 改造工程等
公司出售西门子全新原装***产品
发布人：康葵 （销售经理）发布
本公司签约正式的销售合同，并开具13%的增值税发-票。
外地客户统一采用快递发货,也支持上门提货，货物快递到您手时候,一定要开箱检验!如有损坏,请拒绝签收,并由快递公司返回!
在你签收后表示你对该货物没有异议!我们会给予您检测时间,并请在货物到给予确认,谢谢合作!

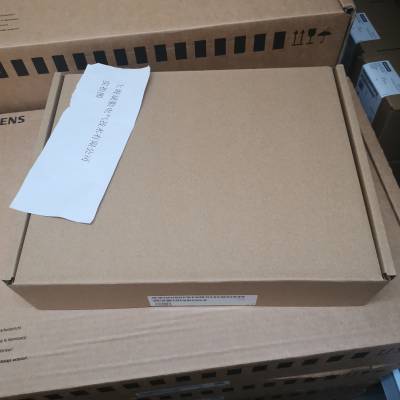

产品均为密封包装，外包装详见产品图片，白色标签上均有产品订货号和产地，各位买家在收到货后，请核对型号，无误后再拆包装、
本公司宗旨：本着以诚信为本，以顾客为中心.***·服务诚信·***.
为用户提供***自动化产品及服务！
相关西门子产品技术：
WINCC连接Siemens PLC的常用方式
说明：
a.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。
b.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。
一．WINCC使用CP5611通讯卡通过MPI连接PLC
前提条件
I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。
II) 使用STEP7编程软件能够通过MPI正常连接PLC。
1．STEP 7 硬件组态
STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：
图1.1
注意：
新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。
3．添加驱动程序和系统参数设置
打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->MPI
右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。默认安装后，逻辑设备名为MPI
如图1.3所示：
图1.2
图1.3
4．设置Set PG/PC Interface
进入操作系统下的控制面板，双击Set PG/PC Interface图标。在Access Point of the Application:的下拉列表中选择MPI (WINCC)，如图1.4所示，而后在Interface Parameter Assignment Used:的列表中，点击CP5611(MPI)，而后在Access Point of the Application:的下拉列表中显示：MPI (WINCC)?CP5611(MPI)，如图1.5所示：
图1.4
图1.5
设置CP5611的通讯参数,点击Properties…按钮，弹出Properties-CP5611(MPI)属性对话框，设置参数，如图1.6所示：
重要的参数如下所示：
Address:
CP5611的地址（MPI地址必须，建议设置为0）
Transmission Rate:
MPI网络的传输速率（默认为187.5Kbps）您可以修改，但必须和实际连接PLC的MPI端口的传输速率相同
Highest Station Address:
MPI网络的站地址（必须和PLC的MPI网络参数设置相同）
图1.6
诊断MPI网络，点击Diagnostic…按钮，进入诊断对话框。如下图所示：Test按钮点击后，显示OK表示CP5611工作正常。点击Read按钮后，将显示所有接入MPI网络中的设备的站地址，如果只能读到自己的站地址，此时，请查看MPI网络和硬件连接设置，只有成功读取到CPU的站点地址，才能进行以下的步骤，否则，不可能建立通讯。
5．添加通道与连接设置
添加驱动连接，设置参数。打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->MPI，右键单击MPI，在下拉菜单中，点击New Driver Connection，如图1.7所示，在弹出的Connection properties对话框中点击Properties按钮，弹出Connection Parameter-MPI属性对话框，如图1.8所示：
图1.7
图1.8
图1.9
重要的参数如下所示：
Station Address：MPI端口地址
Rack Number：CPU所处机架号，除特殊复杂使用的情况下，一般填入0
Slot Number：CPU所处的槽号
注意：如果您是S7-300的PLC，那么该参数为2，如果是S7-400的PLC，那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内，不能根据经验和物理安装位置来随便填写，可能的参数为2、3、4（主要是依据电源的大小来决定）否则通讯不能建立。
6．连接测试与通讯诊断
通过WINCC工具中的通道诊断程序WinCC Channel Diagnosis即可测试通讯是否建立。注意：此时PLC必须处于运行状态，老版本的PLC必须处于RUN-P或者RUN状态，WINCC必须***运行，根据图1.9所示的位置，进入通道诊断工具，检测通讯是否成功建立。如图1.10所示，绿色的“√”表示通讯已经成功建立。
图1.10
图1.11
至此WINCC使用CP5611通讯卡通过MPI连接PLC的过程完毕。
二．WINCC使用CP5611通讯卡通过PROFIBUS连接PLC
前提条件
I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡.
II) 将所要连接的PLC的端口设置为PROFIBUS通讯协议，对于MPI/DP类型的端口尤其重要。
1．STEP 7 硬件组态
使用STEP 7软件组态PLC的硬件信息，将相应的板卡在Hardware进行硬件组态，选择你将要连接WINCC的对应端口，如果其类型为MPI/DP，则需要将端口***为PROFIBUS，如下图2.1所示：
图2.1
点击上图所示的Properties…按钮，如下图所示：
图2.2
A．设置该PROFIBUS端口的地址为2
B．点击New按钮，在Subnet下新建一个PROFIBUS网络，在弹出的对话框中设置参数，如图2.2所示：
其中重要参数如下：
Highest PROFIBUS Address：
指整
